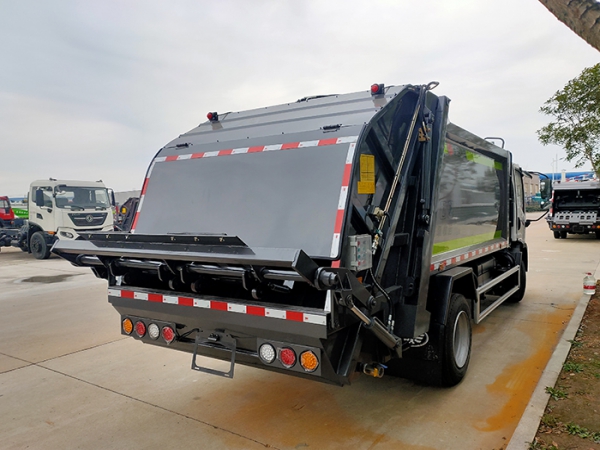

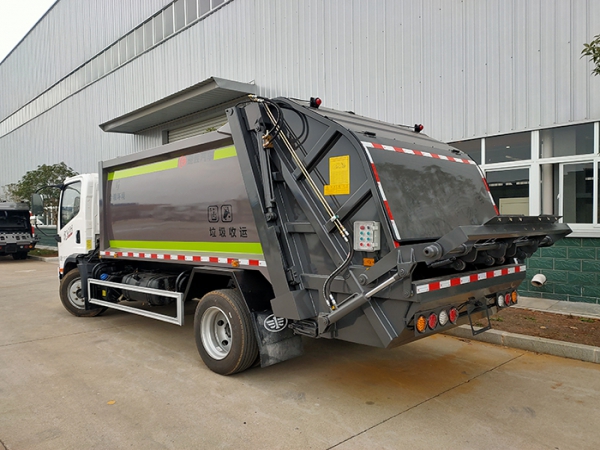

解放虎VH單橋8方壓縮垃圾車

發布日期：22-04-10

解放虎VH單橋8方壓縮垃圾車

底盤配置：選用一汽青島解放國六專用環衛車系列底盤，解放虎VH單排駕駛室,搭載濰柴160馬力柴油發動機，3900mm軸距，六檔箱，ABS,氣刹，斷氣刹，動轉，離合助力，245/70R19.5真空輪胎，6噸後橋，原廠空調，電動門窗，中控鎖，排氣制動，安全帶未系提醒，制動襯片磨損報**，新法規底盤。

上裝配置：弧形箱體，容積約8立方，采用特種鋼闆制作，箱體底闆4mm；邊闆4mm。随州星光油缸/山東未來油缸/佛山海戰力油缸，中梅多路閥，合肥長源油泵，填裝器舉升油缸帶雙向平衡閥，采用PLC/CAN總線電控系統（采用光電開關，帶一鍵操作，和手動操作兩種**方式）。操作盒共貳隻(駕駛室内部及填充器右側可操作，填充器左側安裝一個急停開關)，後填裝器标準下部一隻污水箱，底盤大梁一側安裝一隻污水箱。填充器後尾部挂挂桶裝置（120升塑料桶、240升塑料桶、660升塑料桶、鐵桶等），三角簸箕鬥、填充器上方安裝一個工作燈，其餘公司标準配置制作。

壓縮垃圾車操作視頻：

壓縮垃圾車分解圖

/202204/1649578207_9398ef22a0533d9ab297.jpg

收集、壓縮、運輸城鎮居民區、社區、大型廠礦、機關院校和狹窄街道老城區的桶裝、袋裝和散裝生活垃圾。

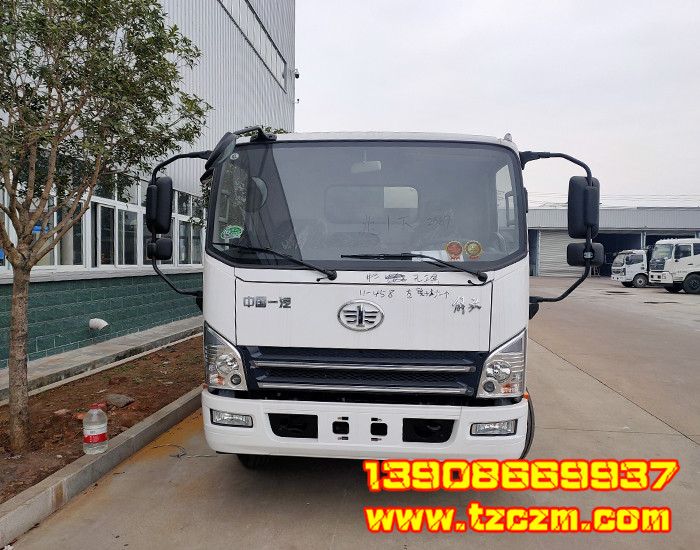

/202111/1636338973_1cb2922a5f932e105ab4.jpg

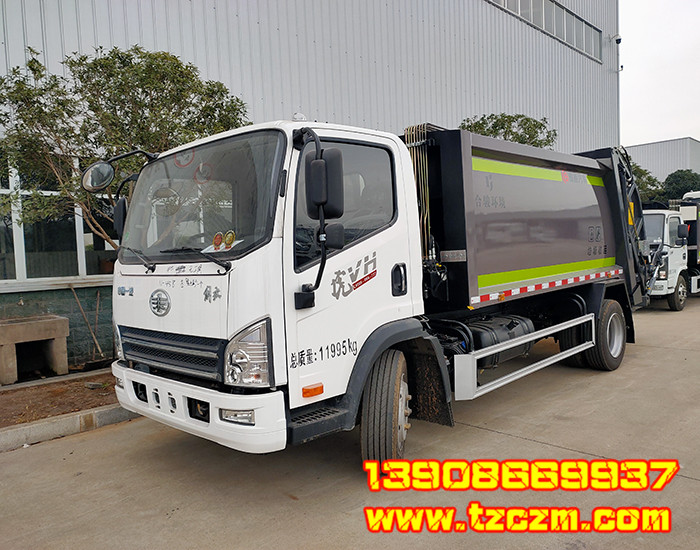

/202111/1636338973_f8ad59346aefe3d5239b.jpg

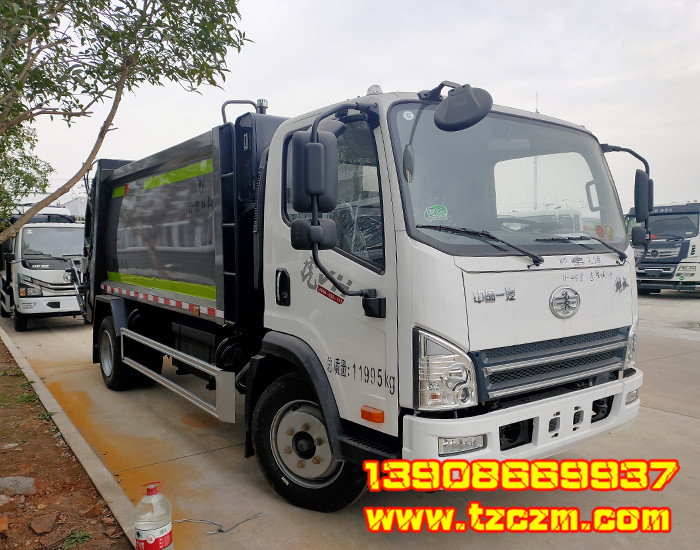

/202111/1636338973_4b1ab14720c24462f29c.jpg

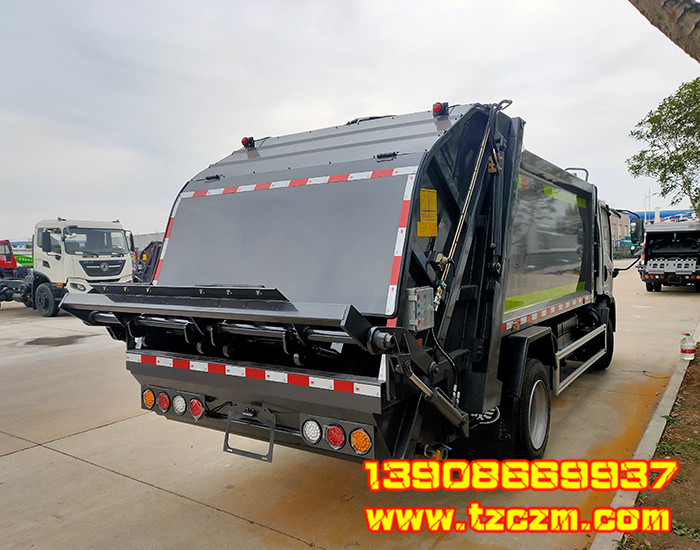

/202111/1636338973_ce83dd62a0f0df696ef4.jpg

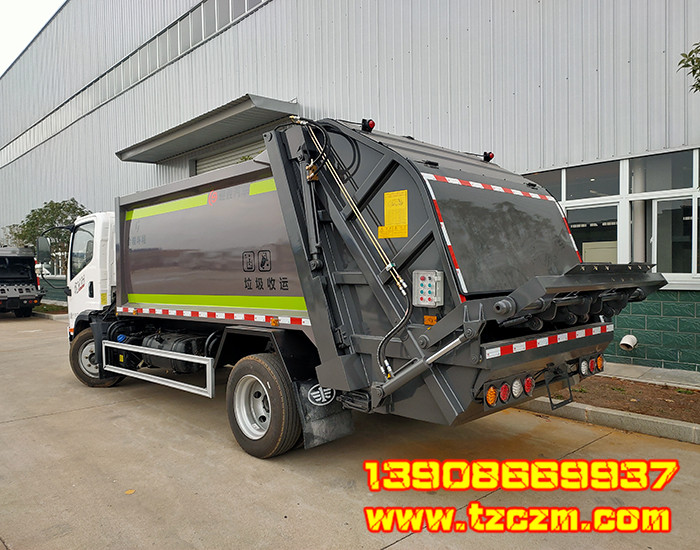

/202111/1636338973_b80f034b1006f78f89dd.jpg

/202204/1649576680_014ad442133854425ed7.jpg

/202204/1649576772_be97a83c560c6476f175.jpg

/202204/1649576791_dc1a4bcd3ffd5d4e69d3.jpg

/202204/1649576819_f9d459345547451c0599.jpg

/202204/1649576829_3e7278ffd57790309f13.jpg

/202204/1649576839_655cd1b23bbbc3a949c3.jpg

/202111/1636338973_bfb779f13c7c21c52913.jpg

【主要技術參數】
産品**	楚勝牌	公告批次	333
産品名稱	CSC5120ZYSCA6型壓縮式垃圾車	産品号	ZR0D26H501G
總質量(Kg)	11995	罐體容積(m3)
額定載質量(Kg)	5300,4920	外形尺寸	7130,7330,7530×2220,2300×2650,2750
整備質量(Kg)	6500,6880	貨廂尺寸	××
額定載客(人)		準拖挂車總質量(Kg)
駕駛室準乘人數(人)	3	載質量利用系數
接近角/離去角(°)	20/14	前懸/後懸	1155/2075
軸數	2	軸距	3900
軸荷(Kg)	4360/7635	高車速(Km/h)	100
其它	1、該車主要專用裝置由箱體、壓縮系統組成,用于垃圾的收集與清運。該車可選裝方形或弧形箱體,選裝全密封蓋裝置。選裝後部工作裝置。選裝工作裝置時外形長/後伸對應關系爲:①無上料裝置:7130/-;②全密封鬥裝置和擺臂裝置:7330/200;③翻桶裝置和翻鬥裝置:7530/400。2、側防護材料采用Q235,螺栓連接;後防護由專用裝置替代,下邊緣離地高:500mm。3、僅采用3900mm的軸距;ABS生産廠家/型号:廣州瑞立科密汽車電子股份有限公司/CM4XL-4S/4M,浙江萬安科技股份有限公司/VIE ABS-II。随底盤選裝排半駕駛室,選裝改側窗的駕駛室,選裝新前臉駕駛室,選裝不同的側門結構,選裝新結構的保險杠,選裝新的翼子闆結構。發動機/油耗值(L/100km)對應關系爲:WP3NQ160E61/20.85。
【底盤技術參數】
底盤型号	CA1120P40K59L4BE6A84	底盤名稱	平頭柴油載貨汽車底盤（二類）
**名稱	解放牌	生産企業	汽車集團有限公司
外形尺寸	7460,6875×2210,2226,2270,2148,2164,2208×2400,3000,3190	輪胎數	6
接近角/離去角(°)	20/13	輪胎規格	245/70R19.5 16PR
鋼闆彈簧片數	3/3+3,3/7+9,3/10+4,7/10+4,7/10+3,3/4+4	前輪距	1738,1761,1726,1751
燃料種類	柴油	後輪距	1678,1740
排放标準	GB3847-2005,GB17691-2018國Ⅵ
發動機型号	發動機生産企業	排量	功率(Kw)
WP3NQ160E61	濰柴動力股份有限公司	2970	118
