江鈴順達6.5方高位自裝卸式垃圾車

發布日期：22-04-12

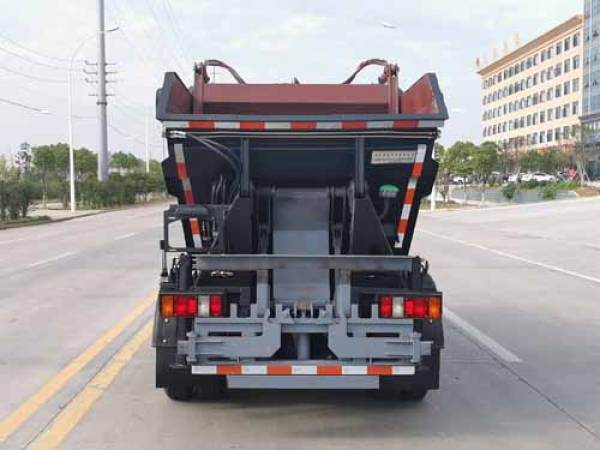

江鈴順達6.5方高位自裝卸式垃圾車

底盤配置：選用江鈴國六專用環衛車系列底盤，選用江鈴順達單排可前翻駕駛室，搭載江鈴115馬力柴油發動機，3360mm軸距，五檔箱，ABS,油刹，動轉，離合助力，7.00R16鋼絲輪胎，安全帶未系提醒，制動襯片磨損報**，新法規底盤。

上裝配置：箱體結構爲無洩漏船型結構；采用優質武鋼材料，邊闆3mm，底闆4mm,容積約爲：6.5m³；後部挂桶翻轉機構可挂國标120升，240升塑料垃圾桶，也可選挂660升塑料垃圾桶。後部帶液壓支腿，增加裝卸垃圾時車輛的穩定性，PLC電控操作系統，光電感應，帶遙控器，箱體頂部刮闆結構，自卸舉升雙油缸采用海普瑞斯油缸，阜太泵（龍馬配套供應商），上海黎杭多路閥，其餘标配。

高位自裝卸式垃圾車操作視頻：

高位自裝卸式垃圾車分解圖

/202204/1649665879_62aaee560d8fe4ca585d.jpg

高位自裝卸垃圾車工作過程 ●●

步驟1：垃圾上料。垃圾車打開刮闆，提桶傾倒桶裝垃圾。

步驟2：啓動刮闆。將松散垃圾擠壓**垃圾箱的前部，刮闆複位後轉運。

步驟3：傾翻卸料。根據不同的收運模式，可有以下作業方式：

①到達垃圾站，伸出支腿，傾翻垃圾箱，打開刮闆，傾倒垃圾。

② 與大中型垃圾壓縮車對接，伸出支腿，傾翻垃圾箱，打開刮闆，傾倒垃圾。

③ 與大中型整體站對接，伸出支腿，傾翻垃圾箱，打開刮闆，傾倒垃圾。

1、采用獨特的高位傾翻垃圾箱結構，完全杜絕了運輸過程中垃圾和污水沿途撒漏的現象，避免了運輸過程中的二次污染。

2、采用結構簡單，性能可靠的後翻轉上料機構，上料機構單次上料循環時間短，運行效率高，在狹窄街道和小區作業更加方便。優化後的翻桶機構大大提高了翻桶機構的适應性。同時，提高了翻桶機構的可靠性。

3、采用刮闆壓縮裝置，刮闆可對垃圾進行壓縮。極大地提高垃圾裝載能力，降低了運營成本。

4、采用高位傾翻卸料方式，結構簡單，卸料快捷、幹淨。實現與大中型垃圾壓縮車或大中型整體站無縫對接，提高垃圾車（站）的使用效益，降低運營成本，減少二次污染。

5、采用**液壓元件和電氣元件，操縱輕便，工作可靠。

6、選裝**的可編程器取代原繼電器，且采用高可靠性的遙控器。系統更加方便、安全、可靠。

7、翻桶機構附近配備夜間照明燈，便于夜間作業。

/202111/1636338583_cb1fe54500fd941ce7ab.jpg

【主要技術參數】
産品**	楚勝牌	公告批次	331
産品名稱	CSC5072ZZZJ6型自裝卸式垃圾車	産品号	ZPXCT6FT01B
總質量(Kg)	7300	罐體容積(m3)
額定載質量(Kg)	2820,2670	外形尺寸	5870×2010×2490,2600
整備質量(Kg)	4350,4500	貨廂尺寸	××
額定載客(人)		準拖挂車總質量(Kg)
駕駛室準乘人數(人)	2	載質量利用系數
接近角/離去角(°)	20/12	前懸/後懸	1075/1435
軸數	2	軸距	3360
軸荷(Kg)	2600/4700	高車速(Km/h)	80
其它	1、卸料方式爲後卸式。該車主要專用裝置爲垃圾箱、翻轉上料裝置、舉升卸料裝置、填壓機構、液壓系統組成,主要用于垃圾收集清運。2、側防護材料采用Q235,螺栓連接;後防護由專用裝置代替,下邊緣離地高:350mm。3、ABS系統型号:VIE ABS-II,ABS系統生産廠家:浙江萬安科技股份有限公司。發動機JX4D30D6H的油耗值爲13.9 L/100km。選裝方形擋泥闆,随底盤輪辋外觀。選裝前臉、前部燈具
【底盤技術參數】
底盤型号	JX1071TG26	底盤名稱	載貨汽車底盤（二類）
**名稱	江鈴牌	生産企業	江鈴汽車股份有限公司
外形尺寸	5840×1960×2085	輪胎數	6
接近角/離去角(°)	20/15	輪胎規格	7.00R16LT 14PR
鋼闆彈簧片數	8/8+7	前輪距	1575,1466
燃料種類	柴油	後輪距	1508,1440
排放标準	GB3847-2005,GB17691-2018國Ⅵ
發動機型号	發動機生産企業	排量	功率(Kw)
JX4D30D6H	江鈴汽車股份有限公司	2892	85
