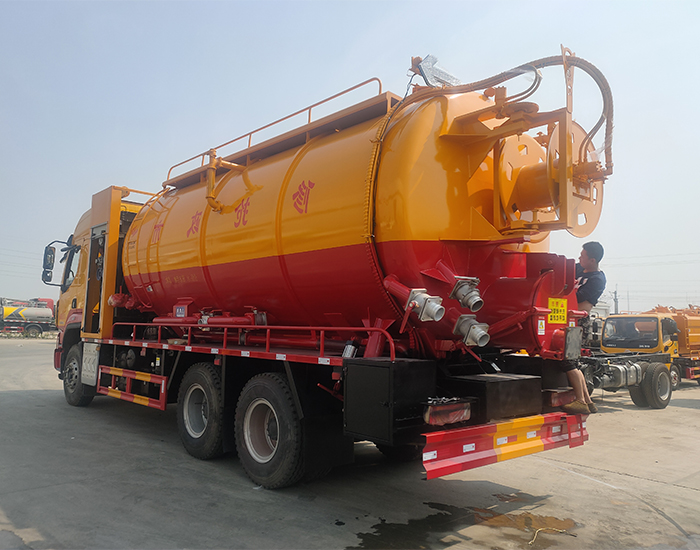

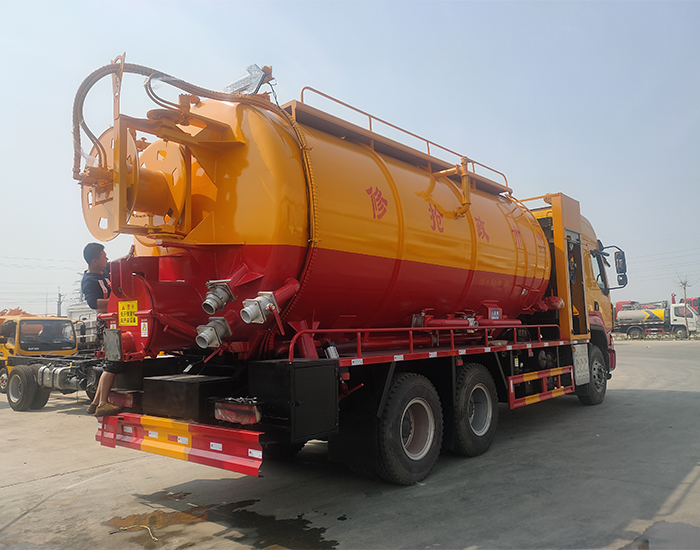

柳汽乘龍後雙橋22方清洗吸污車

發布日期:22-04-10
柳汽乘龍後雙橋22方清洗吸污車
  • 柳汽乘龍後雙橋22方清洗吸污車
  • 柳汽乘龍後雙橋22方清洗吸污車
  • 柳汽乘龍後雙橋22方清洗吸污車
  • 柳汽乘龍後雙橋22方清洗吸污車

柳汽乘龍後雙橋22方清洗吸污車

/202111/1636338609_89ab77d718ada6e3a80a.jpg

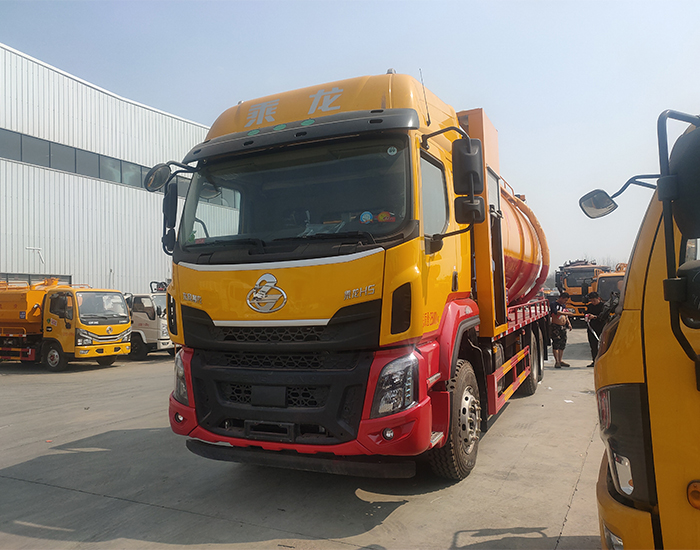

 底盤配置選用柳汽乘龍後雙橋國六專用車系列底盤,H5高頂雙卧排半駕駛室,搭載玉柴350馬力柴油發動機,4500mm+1350mm軸距,法士特10檔箱,ABS,氣刹,動轉,離合助力,11.00R20鋼絲輪胎,350升鋁合金油箱,電動玻璃,遙控中控鎖,外部遮陽罩,多态開關,右轉提示功能,超速報**器,ABS,電磁總開關,車下啓動停機功能,PTO開關,安全帶未系提醒,制動襯片磨損報**,新法規底盤。

 上裝配置:總容積約爲:22方,可作業1200mm管徑管網;一體罐結構,清水污水罐容積可根據需要自由選擇,水箱進水口爲球閥式消防栓,帶消防接口和洗手閥,帶互通功能,選用優質武鋼材料,8mm厚度,德國品孚(雙耀,力神,通潔)330升/分流量高壓清洗泵,濰柴375馬力副發動機帶山東淄博SK-30水循環泵(或2BE-258水環泵),罐體液壓舉升,後蓋液壓開啓,一個600mm排污口;一個150mm排污閥,一個100mm吸污閥,後罐蓋帶高壓管液壓卷盤,高壓卷盤三角式雙插栓固定,穩定可靠,卷盤加大加厚,可旋轉,10個組合噴頭,60米高壓清洗管,10米吸污管,耐震壓力表,手油門系統,視污管,帶防溢閥。泵出水到絞盤用直徑32mm管路,罐體内鋪1.75mm厚1.2米寬201鋼闆,罐内做兩道防浪闆。副發動機進氣管用碟閥**,進料管直徑120mm,直徑220mm的彎頭(加厚)接長,進料管拉直,油箱加大,800直柄噴頭一個,8公斤水雷一個,卷盤旋轉帶調速閥,後保險杠加固,尾部配放管裝置,耐震壓力表,後洩壓排氣65球閥,氣推水。可選裝遙控操作,多套6寸渣漿泵等。

/202111/1636338609_3ab6699c0525331a38f5.jpg

/202204/1649582535_f75d50ee52f980cbcd29.jpg

/202204/1649582544_3c9ada067b6f735e5119.jpg

/202204/1649582567_5ee0b52b2359e78243ea.jpg

/202204/1649582574_c5a5c09170cc40de0189.jpg

/202111/1636338610_69b22cfa31d931ff1cb1.jpg

【主要技術參數】

産品**

程力牌

公告批次

351

産品名稱

CL5252GQW6CC型清洗吸污車

産品号

ARGZC71B03B

總質量(Kg)

25000

罐體容積(m3)

7.67

額定載質量(Kg)

7370,7305

外形尺寸

9700,10100×2550×3800,3950

整備質量(Kg)

17500

貨廂尺寸

××

額定載客(人)

準拖挂車總質量(Kg)

駕駛室準乘人數(人)

2,3

載質量利用系數

接近角/離去角(°)

22/11,22/10

前懸/後懸

1445/2405,1525/2325,1445/2805,1525/2725

軸數

3

軸距

4500+1350

軸荷(Kg)

7000/18000(二軸組)

**車速(Km/h)

89

其它

1、ABS型号: ABS-E 4S/4M, ABS生産企業: 威伯科汽車**系統(**)有限公司;2、随底盤選裝駕駛室。選裝罐體前部安裝水箱,頂部液壓開啓後蓋,罐體後蓋不開啓結構,上走道結構樣式,選裝罐體前部不帶卷簾門,後部箭頭燈爲選裝件;3、側/後防護材料均爲Q235,側防護螺栓連接,後防護截面尺寸300mm×50mm,下邊緣離地高470mm,焊接連接;4、罐體外形尺寸爲(直段長×直徑)(mm):5400×2100,其中罐體前段爲清水罐(直段長2400mm);後段爲污水罐(直段長3000mm)。清水罐總容量7.67立方米,有效容積7.305立方米,介質:水,密度:1000千克/立方米;污水罐總容量9.58立方米,有效容積9.13立方米,介質:液态污物,密度:800千克/立方米.兩罐**,且不能同時滿載.清洗功能時用清水罐,吸污功能時用污水罐.罐體具有舉升功能;5、該車主要用于下水道清洗及吸污,主要專用裝置爲真空泵和罐體,僅用4500+1350(mm)軸距的底盤,整車外形長/前懸/軸距/後懸對應關系爲:9700/1445/4500+1350/2405,9700/1525/4500+1350/2325,10100/1445/4500+1350/2805,10100/1525/4500+1350/2725。

【底盤技術參數】

底盤型号

LZ1256H5DCT

底盤名稱

載貨汽車底盤(二類)

**名稱

乘龍牌

生産企業

東風柳州汽車有限公司

外形尺寸

9450,10800,9530×2495×3150,3580,3200,3250

輪胎數

10

接近角/離去角(°)

22/13

輪胎規格

12.00R20

鋼闆彈簧片數

11/10,11/13,9/10,3/4

前輪距

2050

燃料種類

柴油

後輪距

1860/1860

排放标準

GB17691-2018國Ⅵ

發動機型号

發動機生産企業

排量

功率(Kw)

YCK08350-60

廣西玉柴機器股份有限公司

7698

257

/202204/1649578060_328fe85ac711d35efa8e.jpg

/202204/1649578073_2259648d0b1e840059ee.jpg
