東風天錦15方清洗吸污車

發布日期:22-04-10
東風天錦15方清洗吸污車
  • 東風天錦15方清洗吸污車
  • 東風天錦15方清洗吸污車
  • 東風天錦15方清洗吸污車
  • 東風天錦15方清洗吸污車

東風天錦15方清洗吸污車

/202111/1636338609_89ab77d718ada6e3a80a.jpg

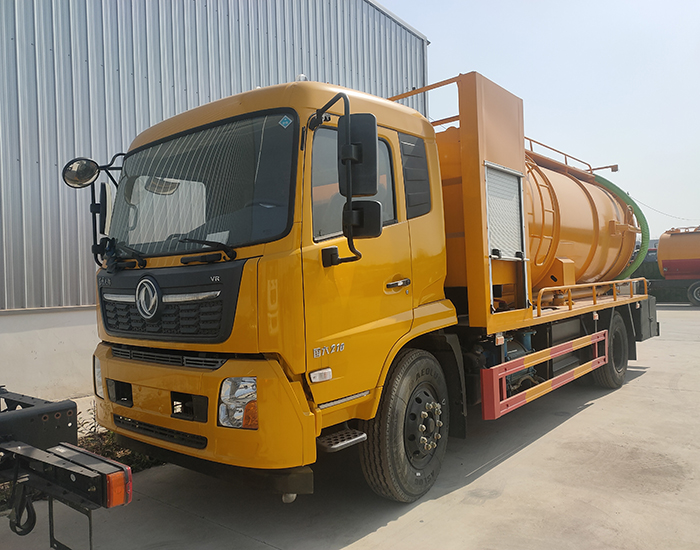

   底盤配置選用東風天錦國六專用環衛車系列底盤,排半駕駛室,可選擇搭載東風康明斯210馬力、230馬力柴油發動機,4500mm,4700mm軸距,六檔箱,ABS,氣刹,動轉,離合助力,10.00R20鋼絲輪胎,原廠空調,電動門窗,中控鎖,排氣制動,安全帶未系提醒,制動襯片磨損報**,新法規底盤。

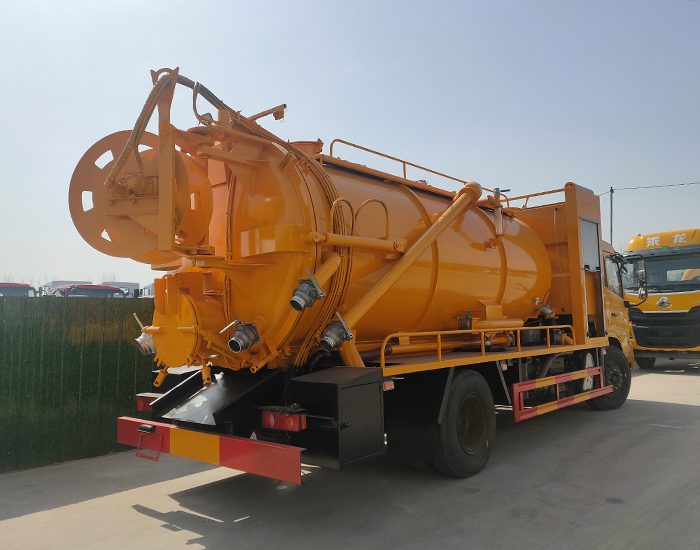

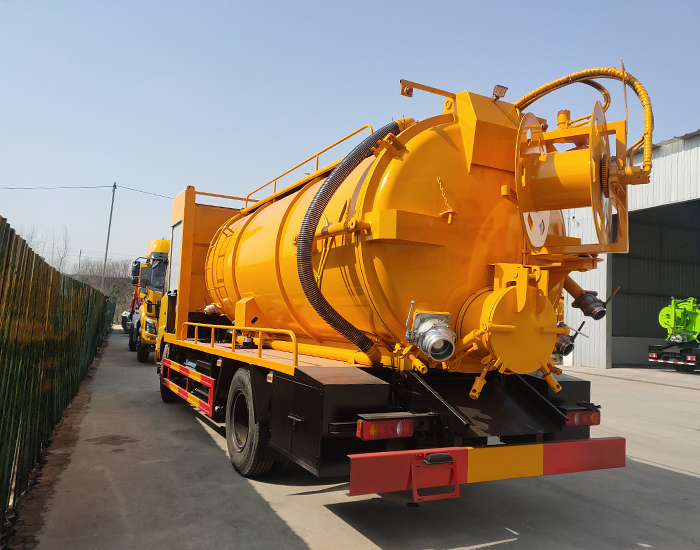

 上裝配置:總容積約爲:15方,可作業800mm-1000mm管徑管網;一體罐結構,清水污水罐容積可根據需要自由選擇,水箱進水口爲球閥式消防栓,帶消防接口和洗手閥,帶互通功能,選用優質武鋼材料,8mm厚度,德國品孚(雙耀,力神,通潔)215升/分流量高壓清洗泵,濰柴375馬力副發動機帶山東淄博SK-30水循環泵(或2BE-258水環泵),罐體液壓舉升,後蓋液壓開啓,後罐蓋帶高壓管液壓卷盤,高壓卷盤三角式雙插栓固定,穩定可靠,卷盤加大加厚,可旋轉,10個組合噴頭,60米高壓清洗管,耐震壓力表,手油門系統,視污管,帶防溢閥。後封頭裡面用方鋼十字加固。防溢閥,視污管,罐帶舉升,中置頂,一根10米吸污管帶陰陽端快接頭,水罐和污罐可互通,用100球閥**開關,罐體頂部加護欄(活動可拆卸)和爬梯,後封頭可全開,尾部加裝一個600mm快開,快開左邊一個150排污球閥帶出口盤,右邊一個100吸污球閥帶出口盤,罐内做兩道防浪闆,罐體外2道箍筋。清水箱作業兩邊各做一個65消防接頭和兩個洗手球閥,罐子頂部做2個直徑500的灌口爬梯,水罐底部加裝一個50排水球閥,箭頭燈,氣推水。可選裝遙控操作,多套4寸,6寸渣漿泵等。

/202111/1636338609_3ab6699c0525331a38f5.jpg

/202204/1649582535_f75d50ee52f980cbcd29.jpg

/202204/1649582544_3c9ada067b6f735e5119.jpg

/202204/1649582567_5ee0b52b2359e78243ea.jpg

/202204/1649582574_c5a5c09170cc40de0189.jpg

/202111/1636338610_69b22cfa31d931ff1cb1.jpg

【主要技術參數】

産品**

程力威牌

公告批次

347

産品名稱

CLW5185GQWD6型清洗吸污車

産品号

AR31S6XZ046

總質量(Kg)

18000

罐體容積(m3)

5.57

額定載質量(Kg)

5370,5305

外形尺寸

9150,9120,8830,8800×2550×3550

整備質量(Kg)

12500

貨廂尺寸

××

額定載客(人)

準拖挂車總質量(Kg)

駕駛室準乘人數(人)

2,3

載質量利用系數

接近角/離去角(°)

17/17,17/16,17/15

前懸/後懸

1430/3020,1430/2900,1430/2700,1430/2560,1430/2450,1400/3020,1400/2900,1400/2700

軸數

2

軸距

4500,4700

軸荷(Kg)

6500/11500

**車速(Km/h)

89

其它

該車裝有取力器,真空泵,用于吸污;裝有高壓水泵,高壓水管用于清洗;罐體尺寸爲(直線段長×直徑)(mm):4700×1950,

罐體前半段爲清水罐,清水罐(直線段長×直徑)(mm):2050×1950,罐體有效容積:5.57立方米;

罐體後半段爲污水罐,污水罐(直線段長×直徑)(mm):2650×1950,罐體有效容積:6.96立方米,

吸污罐和水罐爲兩個**容器,不能同時滿載;整車長/前懸/軸距/後懸對應爲:9150/1430/4700/3020,

9120/1400/4700/3020,8830/1430/4500/2900,

8800/1400/4500/2900,8330/1430/4200/2700,8300/1400/4200/2700;該車随底盤選裝駕駛室,

防護材料:Q23**碳鋼,連接方式:左右側面及後下部防護均采用焊接連接,後部防護斷面尺寸:280×50,

後部防護離地高度:450,ABS型号/生産廠家:

3631010-C2000/東科克諾爾商用車制動系統(十堰)有限公司,ABS 8/東科克諾爾商用車制動系統(十堰)有限公司,

 4460046450/威伯科汽車**系統(**)有限公司,J ABS/焦作博瑞克**技術有限公司.選裝車輛後部無卷盤裝置.

該車作業時可以采用舉升功能.

【底盤技術參數】

底盤型号

DFH1180EX8

底盤名稱

載貨汽車底盤(二類)

**名稱

東風牌

生産企業

東風商用車有限公司

外形尺寸

8335,8840,9140,8370,8890×2370,2470,

2500×2900,2950,3090,3000,2870,3050

輪胎數

6

接近角/離去角(°)

17/24,17/18,17/13,19/20

輪胎規格

10.00R20 18PR

鋼闆彈簧片數

7/9+6,8/10+8,8/9+6,11/10+8,3/10+8

前輪距

1876,1896,1920,1950,1914,1934,1980,2000,1815,1860

燃料種類

柴油

後輪距

1820,1860,1800,1840

排放标準

GB17691-2018國Ⅵ

發動機型号

發動機生産企業

排量

功率(Kw)

D6.7NS6B230

B6.2NS6B210

B6.2NS6B230

東風康明斯發動機有限公司

東風康明斯發動機有限公司

東風康明斯發動機有限公司

6700

6200

6200

169

154

169

/202204/1649578060_328fe85ac711d35efa8e.jpg

/202204/1649578073_2259648d0b1e840059ee.jpg
