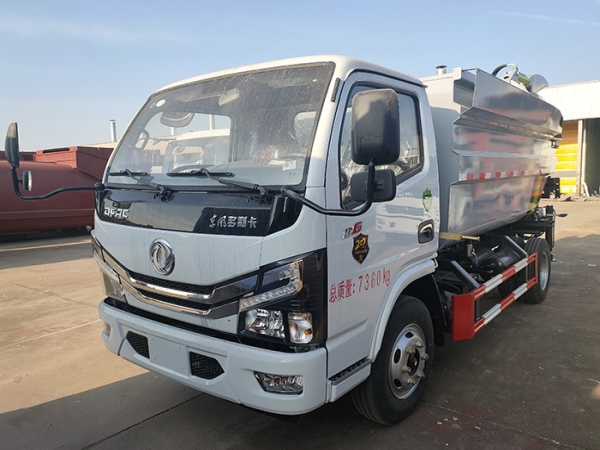

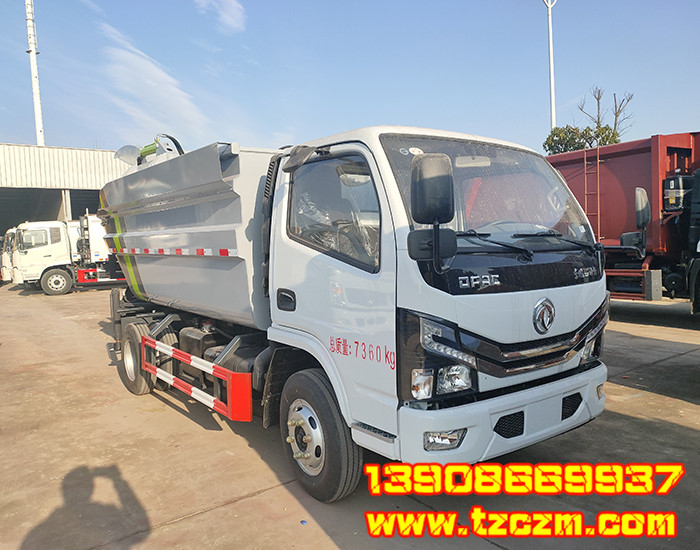

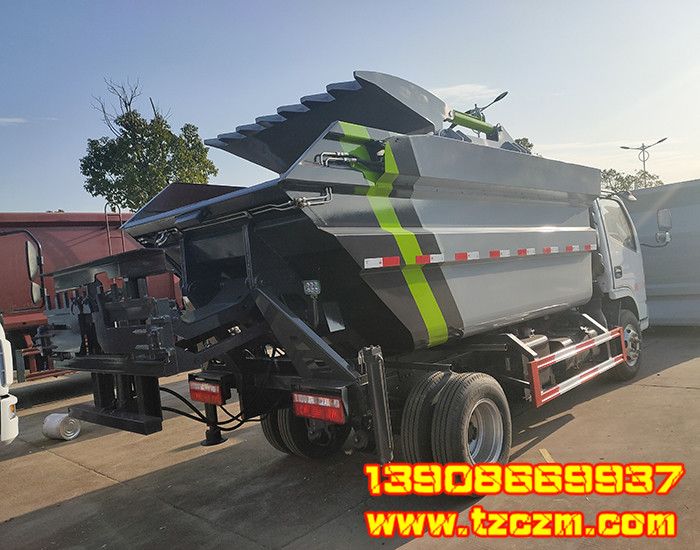

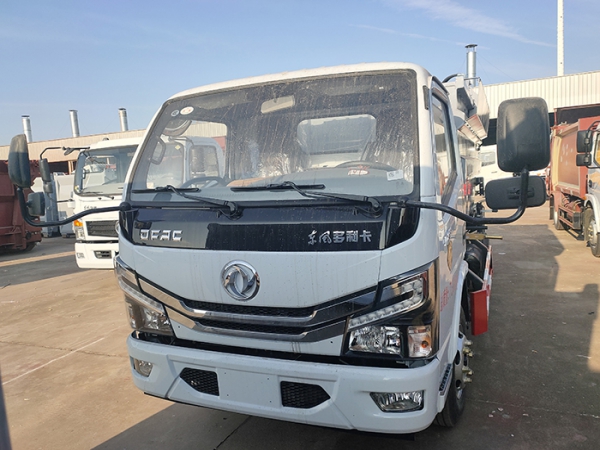

東風多利卡6.5方高位自裝卸式垃圾車

發布日期：22-04-12

東風多利卡6.5方高位自裝卸式垃圾車

底盤配置：選用東風國六專用環衛車系列底盤，選用東風多利卡、福瑞卡、凱普特單排可前翻駕駛室，可選擇搭載玉柴140馬力、雲内126馬力、一汽錫柴110馬力、一汽錫柴130馬力，全柴115馬力、130馬力柴油發動機，3308mm軸距，五檔箱，ABS,氣刹，動轉，離合助力，7.00R16鋼絲輪胎，原廠空調，電動門窗，中控鎖，排氣制動，安全帶未系提醒，制動襯片磨損報**，新法規底盤。

上裝配置：箱體結構爲無洩漏船型結構；采用優質武鋼材料，邊闆3mm，底闆4mm,容積約爲：6.5m³；後部挂桶翻轉機構可挂國标120升，240升塑料垃圾桶，也可選挂660升塑料垃圾桶。後部帶液壓支腿，增加裝卸垃圾時車輛的穩定性，PLC電控操作系統，光電感應，帶遙控器，箱體頂部刮闆結構，自卸舉升雙油缸采用海普瑞斯油缸，阜太泵（龍馬配套供應商），上海黎杭多路閥，其餘标配。

高位自裝卸式垃圾車操作視頻：

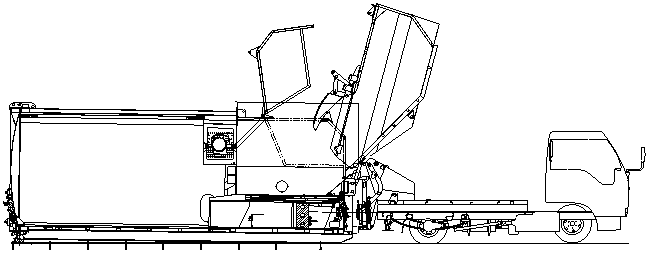

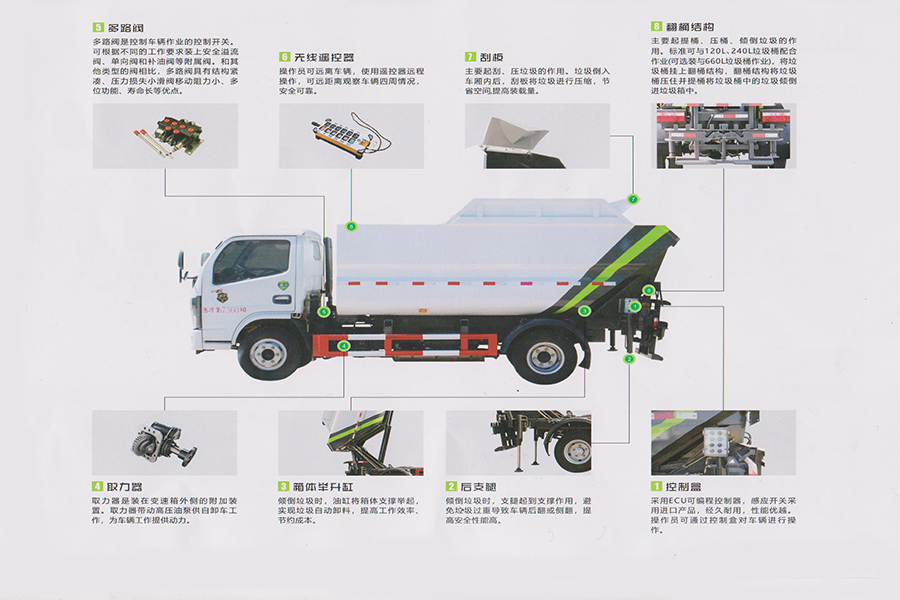

高位自裝卸式垃圾車分解圖

/202204/1649665879_62aaee560d8fe4ca585d.jpg

高位自裝卸垃圾車工作過程 ●●

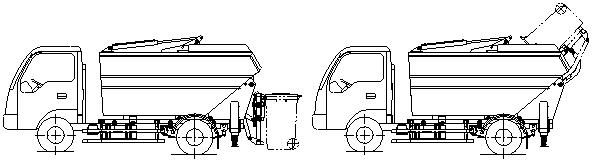

步驟1：垃圾上料。垃圾車打開刮闆，提桶傾倒桶裝垃圾。

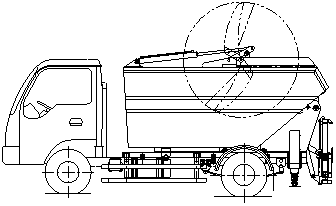

步驟2：啓動刮闆。將松散垃圾擠壓**垃圾箱的前部，刮闆複位後轉運。

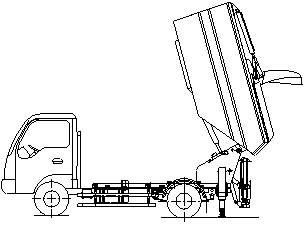

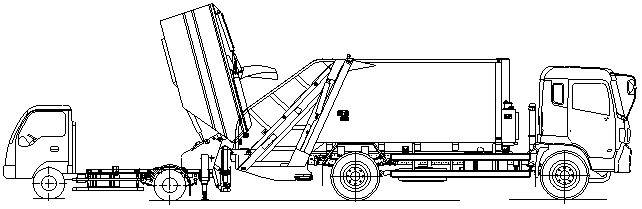

步驟3：傾翻卸料。根據不同的收運模式，可有以下作業方式：

①到達垃圾站，伸出支腿，傾翻垃圾箱，打開刮闆，傾倒垃圾。

② 與大中型垃圾壓縮車對接，伸出支腿，傾翻垃圾箱，打開刮闆，傾倒垃圾。

③ 與大中型整體站對接，伸出支腿，傾翻垃圾箱，打開刮闆，傾倒垃圾。

1、采用獨特的高位傾翻垃圾箱結構，完全杜絕了運輸過程中垃圾和污水沿途撒漏的現象，避免了運輸過程中的二次污染。

2、采用結構簡單，性能可靠的後翻轉上料機構，上料機構單次上料循環時間短，運行效率高，在狹窄街道和小區作業更加方便。優化後的翻桶機構大大提高了翻桶機構的适應性。同時，提高了翻桶機構的可靠性。

3、采用刮闆壓縮裝置，刮闆可對垃圾進行壓縮。極大地提高垃圾裝載能力，降低了運營成本。

4、采用高位傾翻卸料方式，結構簡單，卸料快捷、幹淨。實現與大中型垃圾壓縮車或大中型整體站無縫對接，提高垃圾車（站）的使用效益，降低運營成本，減少二次污染。

5、采用**液壓元件和電氣元件，操縱輕便，工作可靠。

6、選裝**的可編程器取代原繼電器，且采用高可靠性的遙控器。系統更加方便、安全、可靠。

7、翻桶機構附近配備夜間照明燈，便于夜間作業。

/202111/1636338907_9ad77db495f1394d9b29.jpg

【主要技術參數】
産品**	楚勝牌	公告批次	330
産品名稱	CSC5072ZZZ6型自裝卸式垃圾車	産品号	APJTG6F003E
總質量(Kg)	7360	罐體容積(m3)
額定載質量(Kg)	2850,2730	外形尺寸	5900,5750×2000×2490,2660
整備質量(Kg)	4380,4500	貨廂尺寸	××
額定載客(人)		準拖挂車總質量(Kg)
駕駛室準乘人數(人)	2	載質量利用系數
接近角/離去角(°)	27.7/12	前懸/後懸	1055/1537,1055/1387
軸數	2	軸距	3308
軸荷(Kg)	2640/4720	高車速(Km/h)	110
其它	1、卸料方式爲後卸式。該車主要專用裝置爲垃圾箱、翻轉上料裝置、舉升卸料裝置、填壓機構、液壓系統組成,主要用于垃圾收集清運。僅采用軸距:3308mm。2、側防護采用冷彎型鋼/Q235,螺栓連接;後防護由專用裝置代替,下邊緣離地高:320mm。3、随底盤選裝前面罩,前保險杠,前組合燈具,選裝排半駕駛室,選裝左右油箱位置。ABS型号/廠家:ABS/ASR-12V-4S/4M/襄陽東風隆誠機械有限責任公司。發動機與油耗值(L/100km)的對應關系爲:D20TCIF1/16.2,YCY24140-60/16.2,CA4DB1-11E6/16.2,ZD30D16-6N/16.2,CY4BK461/16.2,CY4BK161/16.2, H20-120E60/14.9,Q23-115E60/14.5,CA4DB1-13E6/16.2。
【底盤技術參數】
底盤型号	EQ1075SJ3CDF	底盤名稱	載貨汽車底盤（二類）
**名稱	東風牌	生産企業	東風汽車股份有限公司
外形尺寸	5100,5435,5870,5939×1910,1940×2120,2200,2220	輪胎數	6
接近角/離去角(°)	27.7/15	輪胎規格	7.00R16
鋼闆彈簧片數	6/6+5	前輪距	1525,1519
燃料種類	柴油	後輪距	1498,1516
排放标準	GB3847-2005,GB17691-2018國Ⅵ
發動機型号	發動機生産企業	排量	功率(Kw)
D20TCIF1 YCY24140-60 CY4BK461	昆明雲内動力股份有限公司廣西玉柴機器股份有限公司東風朝陽朝柴動力有限公司	1999 2360 3707	93 103 95
