江鈴凱銳7.5方側挂自裝卸式垃圾車

發布日期:22-04-12
江鈴凱銳7.5方側挂自裝卸式垃圾車
  • 江鈴凱銳7.5方側挂自裝卸式垃圾車
  • 江鈴凱銳7.5方側挂自裝卸式垃圾車
  • 江鈴凱銳7.5方側挂自裝卸式垃圾車
  • 江鈴凱銳7.5方側挂自裝卸式垃圾車

江鈴凱銳7.5方側挂自裝卸式垃圾車

/202111/1636338909_6e19c47de43f78fd6142.jpg

 底盤配置:選用江鈴國六專用環衛車系列底盤,選用江鈴凱銳N800寬體駕駛室,搭載江鈴152馬力柴油發動機,3360mm軸距,六檔箱,ABS,氣刹,動轉,離合助力,7.50R16鋼絲輪胎,原廠空調,方向助力,斷氣刹,遙控中控鎖,電動車窗,多功能方向盤,安全帶未系提醒,制動襯片磨損報**,新法規底盤。

 上裝配置:箱體選用優質武鋼制作,邊闆3mm,底闆4mm,容積約爲:7.5m³,阜太泵(龍馬配套供應商),中梅多路閥,推鏟油缸、後蓋液壓油缸均采用海普瑞斯油缸,箱體内部推鏟卸料,後蓋液壓開啓,垃圾桶提升機可選挂國标120升,240升塑料垃圾桶,箱體前端+駕駛室内電控操作盒,其餘标配。

自裝卸垃圾車分解圖

/202204/1649666177_1c1e683d1b81c20a1eb7.jpg

/202111/1636338909_6149769b4e919d49fe48.jpg

1.外觀造型美觀大方

垃圾箱橫向截面爲方圓形、縱向截面爲矩形框架,兩側爲圓弧造型,整機顯得美觀大方。

2.裝載能力強

能實現箱内垃圾的壓縮減容,并配備有大容量污水箱,提高垃圾裝載量。

3.推擠卸料

箱體内部有可壓縮功能的推闆裝在,不僅可以實現垃圾的壓縮減容,同時可推卸垃圾,卸載垃圾時無殘留。

4.無副車架結構

采用無副車架結構上裝,整車自重輕,節省能耗,裝載量達,提高作業效率。

5.後門液壓鎖緊

後門與箱體之間采用獨特的插銷式鎖緊裝置,鎖緊效果好,垃圾箱與後門總成之間采用特制加強型橡膠條密封,密封性好,杜絕了二次污染,後門鎖緊油缸與啓閉油缸具有防誤操作功能,後門鎖緊沒有打開,後門啓閉動作無法執行。

6.提升裝置

提升裝置采用頂部雙油缸驅動型式,頂蓋和提升裝置聯動,頂蓋打開時,提升裝置上升傾倒垃圾,提升裝置下降式,頂蓋同時下降,避免了頂蓋與提升裝置操作的繁瑣操作,提高了作業效率,避免了頂部敞開造成的異味散發。

7.高可靠性與安全性

采用電、液聯合,并設置了防誤操作裝置,保證了各機構動作準确、可靠。

/202111/1636338909_1c5b7469a2db4f539119.jpg

  适用于城市街道、城鎮居民區、社區、機關院校等地區布置的120L/240L塑料桶裝垃圾的收集和轉運,尤其适用于人口密度高的老城區、狹窄街道生活垃圾的收運;此外,該産品可與垂直式垃圾站和水平式垃圾站對接配套使用。

/202111/1636338909_db16f7cf1b0df3f6f6b8.jpg


【主要技術參數】

産品**

楚勝牌

公告批次

320

産品名稱

CSC5082ZZZJ6型自裝卸式垃圾車

産品号

ZP6Y8663011

總質量(Kg)

8200

罐體容積(m3)


額定載質量(Kg)

3175

外形尺寸

5990×2095×2600

整備質量(Kg)

4830

貨廂尺寸

××

額定載客(人)


準拖挂車總質量(Kg)


駕駛室準乘人數(人)

3

載質量利用系數


接近角/離去角(°)

20/16

前懸/後懸

1125/1505

軸數

2

軸距

3360

軸荷(Kg)

2930/5270

高車速(Km/h)

100

其它

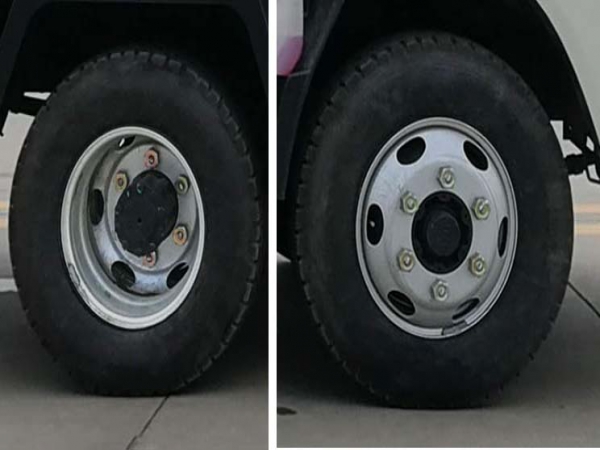

1、該車主要專用裝置爲箱體、壓縮系統、提升機構,用于垃圾的收集與清運。2、側,後防護采用冷彎型鋼/Q235,側防護螺栓連接;後防護焊接,截面尺寸:100×50,下邊緣離地高450mm。3、随底盤選裝銀色輪辋。ABS系統型号: VIE ABS-II,ABS系統生産廠家: 浙江萬安科技股份有限公司。發動機JX4D306H的油耗值爲14.5L/100km。

【底盤技術參數】

底盤型号

JX1083TG26

底盤名稱

載貨汽車底盤(二類)

**名稱

江鈴牌

生産企業

江鈴汽車股份有限公司

外形尺寸

5945×2010×2275

輪胎數

6

接近角/離去角(°)

20/16

輪胎規格

7.50R16LT  14PR

鋼闆彈簧片數

8/7+7,8/8+8,8/3+2,8/4+2,8/5+4,4/8+8,4/3+2,4/4+2,4/5+4

前輪距

1580

燃料種類

柴油

後輪距

1530

排放标準

GB3847-2005,GB17691-2018國Ⅵ

發動機型号

發動機生産企業

排量

功率(Kw)

JX4D306H

江鈴汽車股份有限公司

2892

112

/202204/1649578060_328fe85ac711d35efa8e.jpg

/202204/1649578073_2259648d0b1e840059ee.jpg
