江淮駿鈴7.5方側挂自裝卸式垃圾車

發布日期：22-04-12

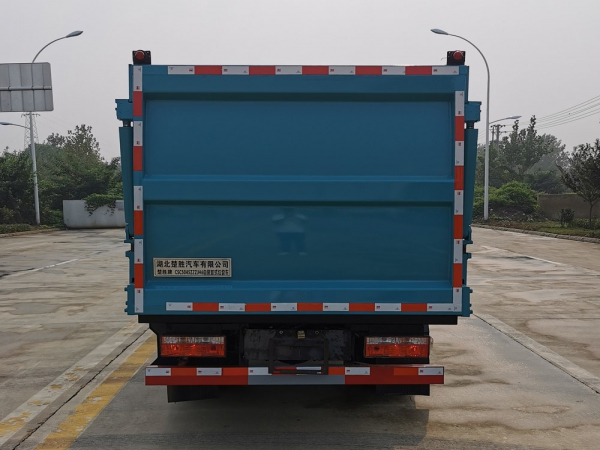

江淮駿鈴7.5方側挂自裝卸式垃圾車

底盤配置：選用江淮國六專用環衛車系列底盤，駿鈴V3單排可前翻駕駛室，搭載全柴115馬力柴油發動機，3365mm軸距，六檔箱，ABS,氣刹，動轉，離合助力，7.00R16鋼絲輪胎,2.5噸前橋，4.5噸後橋，斷氣刹，動轉，中控鎖，電動門窗，遙控鑰匙，天窗，多功能方向盤，LED日間行車燈，無骨雨刷，ABS，自動調整臂，排氣制動，PTO,安全帶未系提醒，制動襯片磨損報**，原廠空調，新法規底盤。

上裝配置：箱體選用優質武鋼制作，邊闆3mm，底闆4mm，容積約爲：7.5m³，阜太泵（龍馬配套供應商），中梅多路閥，推鏟油缸、後蓋液壓油缸均采用海普瑞斯油缸，箱體内部推鏟卸料，後蓋液壓開啓，垃圾桶提升機可選挂國标120升，240升塑料垃圾桶，箱體前端+駕駛室内電控操作盒，其餘标配。

自裝卸垃圾車分解圖

/202204/1649666177_1c1e683d1b81c20a1eb7.jpg

1.外觀造型美觀大方

垃圾箱橫向截面爲方圓形、縱向截面爲矩形框架,兩側爲圓弧造型,整機顯得美觀大方。

2.裝載能力強

能實現箱内垃圾的壓縮減容,并配備有大容量污水箱，提高垃圾裝載量。

3.推擠卸料

箱體内部有可壓縮功能的推闆裝在，不僅可以實現垃圾的壓縮減容，同時可推卸垃圾，卸載垃圾時無殘留。

4.無副車架結構

采用無副車架結構上裝，整車自重輕，節省能耗，裝載量達，提高作業效率。

5.後門液壓鎖緊

後門與箱體之間采用獨特的插銷式鎖緊裝置，鎖緊效果好，垃圾箱與後門總成之間采用特制加強型橡膠條密封,密封性好,杜絕了二次污染，後門鎖緊油缸與啓閉油缸具有防誤操作功能，後門鎖緊沒有打開，後門啓閉動作無法執行。

6.提升裝置

提升裝置采用頂部雙油缸驅動型式，頂蓋和提升裝置聯動，頂蓋打開時，提升裝置上升傾倒垃圾，提升裝置下降式，頂蓋同時下降，避免了頂蓋與提升裝置操作的繁瑣操作，提高了作業效率，避免了頂部敞開造成的異味散發。

7.高可靠性與安全性

采用電、液聯合,并設置了防誤操作裝置,保證了各機構動作準确、可靠。

适用于城市街道、城鎮居民區、社區、機關院校等地區布置的120L/240L塑料桶裝垃圾的收集和轉運，尤其适用于人口密度高的老城區、狹窄街道生活垃圾的收運；此外，該産品可與垂直式垃圾站和水平式垃圾站對接配套使用。

/202111/1636339493_e011ff1235292d976fee.jpg

【主要技術參數】
産品**	楚勝牌	公告批次	339
産品名稱	CSC5045ZZZJH6型自裝卸式垃圾車	産品号	ZRF916PA014
總質量(Kg)	4495	罐體容積(m3)
額定載質量(Kg)	500	外形尺寸	5995,5400×2230,2130×2760,2660
整備質量(Kg)	3865	貨廂尺寸	××
額定載客(人)		準拖挂車總質量(Kg)
駕駛室準乘人數(人)	2	載質量利用系數
接近角/離去角(°)	24/15	前懸/後懸	1100/1450,1075/1555,1100/1530
軸數	2	軸距	2850,3365
軸荷(Kg)	1620/2875	**高車速(Km/h)	100
其它	ABS型号:CM4XL-4S/4M,VIE ABS-Ⅱ;ABS生産企業:廣州瑞立科密汽車電子股份有限公司,浙江萬安科技股份有限公司。該車型可選裝ETC車載裝置.發動機/油耗值(L/100km)對應關系爲:Q23-115E60/11.39。側後防護材料均采用Q235,側防護螺栓連接, 後防護焊接,截面尺寸:100×50mm,下邊緣離地高375mm。該車主要專用裝置爲垃圾箱、翻轉上料裝置、舉升卸料裝置、填壓機構、液壓系統組成,主要用于垃圾收集清運。整車外形長/前懸/軸距/後懸的對應關系爲:5400/1100/2850/1450,5995/1075/3365/1555,5995/1100/3365/1530。
【底盤技術參數】
底盤型号	HFC1041P23K1C7ZS	底盤名稱	載貨汽車底盤（二類）
**名稱	江淮牌	生産企業	安徽江淮汽車集團股份有限公司
外形尺寸	5320,5835,5810×1861×2240	輪胎數	6
接近角/離去角(°)	24/16	輪胎規格	7.00R16LT 8PR
鋼闆彈簧片數	11/9+7,5/5+6,7/4+3	前輪距	1440
燃料種類	柴油	後輪距	1425
排放标準	GB17691-2018國Ⅵ
發動機型号	發動機生産企業	排量	功率(Kw)
Q23-115E60	安徽全柴動力股份有限公司	2300	85
