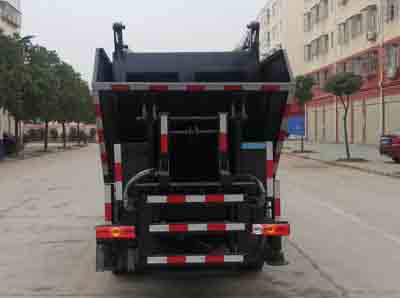

福田祥菱藍牌4方高位自裝卸式垃圾車

福田祥菱藍牌4方高位自裝卸式垃圾車

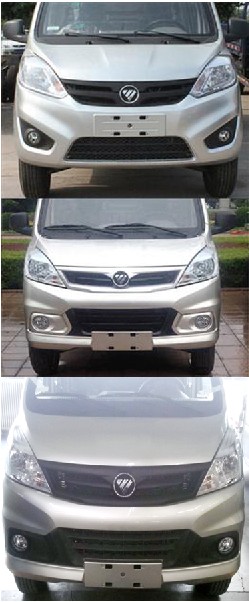

    底盤配置：選用福田祥菱V1國六單排底盤，搭載DAM15KR汽油發動機，東安動力116馬力，祥菱V-1600車身，3070mm，3170mm軸距，5檔變速箱、102後橋、175R14輪胎、ABS、電動助力轉向、前穩定杆、單輪，油刹新規底盤。

 上裝配置：箱體結構爲無洩漏船型結構；采用優質武鋼材料，邊闆3mm，底闆4mm,容積約爲：4m³；後部挂桶翻轉機構可挂國标120升，240升塑料垃圾桶，也可選挂660升塑料垃圾桶。後部帶液壓支腿，增加裝卸垃圾時車輛的穩定性，PLC電控操作系統，光電感應，帶遙控器，箱體頂部刮闆結構，自卸舉升雙油缸采用海普瑞斯油缸，阜太泵（龍馬配套供應商），上海黎杭多路閥，其餘标配。

高位自裝卸式垃圾車分解圖

高位自裝卸垃圾車工作過程 ●●

步驟1：垃圾上料。垃圾車打開刮闆，提桶傾倒桶裝垃圾。

步驟2：啓動刮闆。將松散垃圾擠壓**垃圾箱的前部，刮闆複位後轉運。

步驟3：傾翻卸料。根據不同的收運模式，可有以下作業方式：

①到達垃圾站，伸出支腿，傾翻垃圾箱，打開刮闆，傾倒垃圾。

② 與大中型垃圾壓縮車對接，伸出支腿，傾翻垃圾箱，打開刮闆，傾倒垃圾。

③  與大中型整體站對接，伸出支腿，傾翻垃圾箱，打開刮闆，傾倒垃圾。

1、采用獨特的高位傾翻垃圾箱結構，完全杜絕了運輸過程中垃圾和污水沿途撒漏的現象，避免了運輸過程中的二次污染。
