福田小卡之星藍牌4方高位自裝卸垃圾車

發布日期：22-04-12

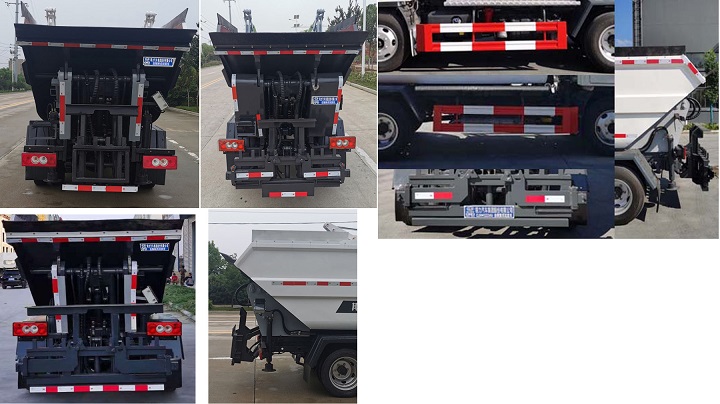

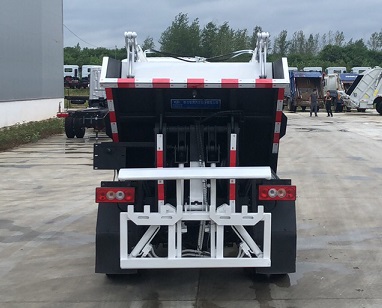

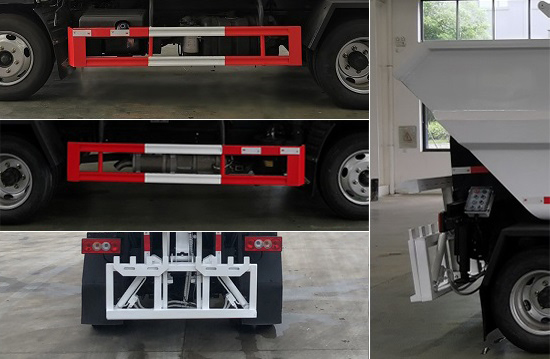

福田小卡之星藍牌4方高位自裝卸垃圾車

底盤配置：選用福田時代國六專用底盤，小卡之星3單排駕駛室，5檔箱、2850mm軸距，6.50R16鋼絲胎、動轉、ABS、可調方向盤、電控熄火、巡航、可調大燈、刹車自調臂，新法規底盤。

上裝配置：箱體結構爲無洩漏船型結構；采用優質武鋼材料，邊闆3mm，底闆4mm,容積約爲：4m³；後部挂桶翻轉機構可挂國标120升，240升塑料垃圾桶，也可選挂660升塑料垃圾桶。後部帶液壓支腿，增加裝卸垃圾時車輛的穩定性，PLC電控操作系統，光電感應，帶遙控器，箱體頂部刮闆結構，自卸舉升雙油缸采用海普瑞斯油缸，阜太泵（龍馬配套供應商），上海黎杭多路閥，其餘标配。

高位自裝卸式垃圾車分解圖

/202204/1649665879_62aaee560d8fe4ca585d.jpg

高位自裝卸垃圾車工作過程 ●●

步驟1：垃圾上料。垃圾車打開刮闆，提桶傾倒桶裝垃圾。

步驟2：啓動刮闆。將松散垃圾擠壓**垃圾箱的前部，刮闆複位後轉運。

步驟3：傾翻卸料。根據不同的收運模式，可有以下作業方式：

①到達垃圾站，伸出支腿，傾翻垃圾箱，打開刮闆，傾倒垃圾。

② 與大中型垃圾壓縮車對接，伸出支腿，傾翻垃圾箱，打開刮闆，傾倒垃圾。

③ 與大中型整體站對接，伸出支腿，傾翻垃圾箱，打開刮闆，傾倒垃圾。

1、采用獨特的高位傾翻垃圾箱結構，完全杜絕了運輸過程中垃圾和污水沿途撒漏的現象，避免了運輸過程中的二次污染。

2、采用結構簡單，性能可靠的後翻轉上料機構，上料機構單次上料循環時間短，運行效率高，在狹窄街道和小區作業更加方便。優化後的翻桶機構大大提高了翻桶機構的适應性。同時，提高了翻桶機構的可靠性。

3、采用刮闆壓縮裝置，刮闆可對垃圾進行壓縮。極大地提高垃圾裝載能力，降低了運營成本。

4、采用高位傾翻卸料方式，結構簡單，卸料快捷、幹淨。實現與大中型垃圾壓縮車或大中型整體站無縫對接，提高垃圾車（站）的使用效益，降低運營成本，減少二次污染。

5、采用**液壓元件和電氣元件，操縱輕便，工作可靠。

6、選裝**的可編程器取代原繼電器，且采用高可靠性的遙控器。系統更加方便、安全、可靠。

7、翻桶機構附近配備夜間照明燈，便于夜間作業。

/202111/1636338858_2a3748b590f2537bea29.jpg

【主要技術參數】
産品**	程力威牌	公告批次	353
産品名稱	CLW5040ZZZ6RS型自裝卸式垃圾車	産品号	AS5LC73E048
總質量(Kg)	4495	罐體容積(m3)
額定載質量(Kg)	1085,975	外形尺寸	5220×1880×2200,2390
整備質量(Kg)	3280,3390	貨廂尺寸	××
額定載客(人)		準拖挂車總質量(Kg)
駕駛室準乘人數	2	載質量利用系數
接近角/離去角(°)	20/12	前懸/後懸	1130/1240
鋼闆彈簧片數	7/7+5,7/4+3,7/5+2,3/5+2,2/3+2	轉向形式	方向盤
軸數	2	軸距	2850
輪胎數	6	輪胎規格	6.50R16LT 10PR
前輪距	1495,1415	後輪距	1435
軸荷(Kg)	1617/2878	**車速(Km/h)	105
其它	1.該車主要專用裝置爲垃圾箱,液壓系統,主要用于垃圾收集清運.2.整車長/軸距對應關系爲5220/2850,5730/3360.3.側面防護材料:Q23碳鋼.連接方式:左右側面防護均采用焊接連接.4.後防護裝置由專用裝置代替,後部防護離地高度:300.5.ABS系統方式爲4S/4M,ABS型号爲CM4XL-4S/4M,生産廠家爲廣州瑞立科密汽車電子股份有限公司.6.發動機/油耗值L/100km對應關系分别:Q23-115E60/11.12,Q23-115C60/11.40.7.随底盤選裝駕駛室.8.該車可選裝直接供電方式的ETC車載裝置.9.選裝不同上裝樣式.10.整備質量對應的配件配備情況:潤滑劑,燃油.
【底盤技術參數】
底盤型号	BJ1045V9JB5-54 二類北汽福田汽車股份有限公司
燃料種類	柴油	排放标準	GB17691-2018國Ⅵ
發動機型号	發動機生産企業	排量	功率(Kw)
Q23-115E60 Q23-115C60	安徽全柴動力股份有限公司安徽全柴動力股份有限公司	2300 2300	85 85
