東風多利卡10方側挂自裝卸式垃圾車

發布日期：22-04-12

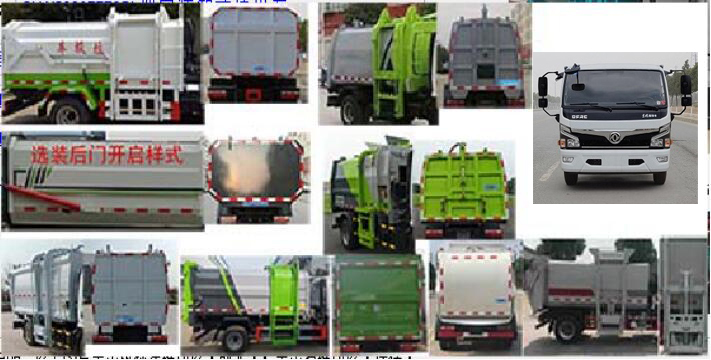

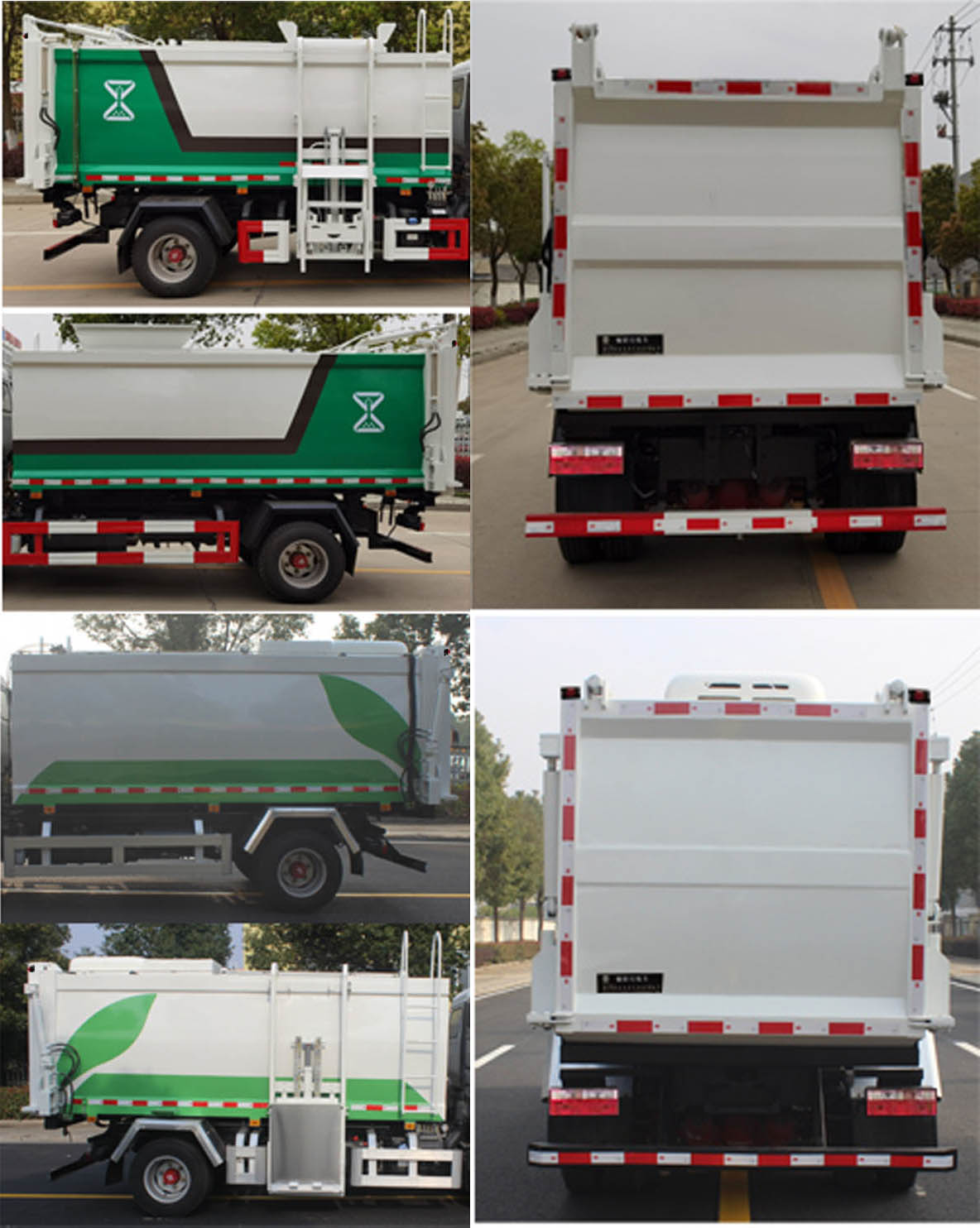

東風多利卡10方側挂自裝卸式垃圾車

底盤配置：選用東風國六專用環衛車系列底盤，選用東風多利卡D7、福瑞卡F7單排駕駛室，可選擇搭載玉柴140馬力,165馬力、雲内150馬力,170馬力、全柴130馬力柴油發動機，3800mm軸距，六檔/八檔箱，ABS,氣刹，動轉，離合助力，8.25R20鋼絲輪胎,245/70R19.5真空胎，2.7噸前橋，5.5噸後橋，原廠空調，電動門窗，中控鎖，排氣制動，安全帶未系提醒，制動襯片磨損報**，新法規底盤。

上裝配置：箱體選用優質武鋼制作，邊闆3mm，底闆4mm，容積約爲：10m³，阜太泵（龍馬配套供應商），中梅多路閥，推鏟油缸、後蓋液壓油缸均采用海普瑞斯油缸，箱體内部推鏟卸料，後蓋液壓開啓，垃圾桶提升機可選挂國标120升，240升塑料垃圾桶，箱體前端+駕駛室内電控操作盒，其餘标配。

自裝卸垃圾車分解圖

/202204/1649666177_1c1e683d1b81c20a1eb7.jpg

1.外觀造型美觀大方

垃圾箱橫向截面爲方圓形、縱向截面爲矩形框架,兩側爲圓弧造型,整機顯得美觀大方。

2.裝載能力強

能實現箱内垃圾的壓縮減容,并配備有大容量污水箱，提高垃圾裝載量。

3.推擠卸料

箱體内部有可壓縮功能的推闆裝在，不僅可以實現垃圾的壓縮減容，同時可推卸垃圾，卸載垃圾時無殘留。

4.無副車架結構

采用無副車架結構上裝，整車自重輕，節省能耗，裝載量達，提高作業效率。

5.後門液壓鎖緊

後門與箱體之間采用獨特的插銷式鎖緊裝置，鎖緊效果好，垃圾箱與後門總成之間采用特制加強型橡膠條密封,密封性好,杜絕了二次污染，後門鎖緊油缸與啓閉油缸具有防誤操作功能，後門鎖緊沒有打開，後門啓閉動作無法執行。

6.提升裝置

提升裝置采用頂部雙油缸驅動型式，頂蓋和提升裝置聯動，頂蓋打開時，提升裝置上升傾倒垃圾，提升裝置下降式，頂蓋同時下降，避免了頂蓋與提升裝置操作的繁瑣操作，提高了作業效率，避免了頂部敞開造成的異味散發。

7.高可靠性與安全性

采用電、液聯合,并設置了防誤操作裝置,保證了各機構動作準确、可靠。

适用于城市街道、城鎮居民區、社區、機關院校等地區布置的120L/240L塑料桶裝垃圾的收集和轉運，尤其适用于人口密度高的老城區、狹窄街道生活垃圾的收運；此外，該産品可與垂直式垃圾站和水平式垃圾站對接配套使用。

/202111/1636338856_d422929840443fde7075.jpg

【主要技術參數】
産品**	程力威牌	公告批次	353
産品名稱	CLW5122ZZZ6SL型自裝卸式垃圾車	産品号	ARAW673E068
總質量(Kg)	11995	罐體容積(m3)
額定載質量(Kg)	7000,6300,6000,5600,5300	外形尺寸	6200,6380,6480,6550×2250,2300,2400,2450×2600,2750,2880,2950
整備質量(Kg)	4800,5500,5800,6200,6500	貨廂尺寸	××
額定載客(人)		準拖挂車總質量(Kg)
駕駛室準乘人數(人)	3	載質量利用系數
接近角/離去角(°)	21/14,21/12	前懸/後懸	1130/1270,1130/1450,1130/1550,1130/1620
軸數	2	軸距	3800
軸荷(Kg)	4350/7645	**車速(Km/h)	103

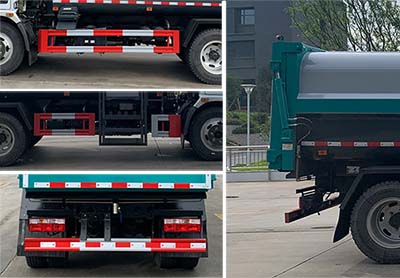

其它	ABS型号:ABS/ASR-24V-4S/4M;ABS生産企業:襄陽東風隆誠機械有限責任公司;發動機/油耗值(L/100km)對應關系爲:D4.0NS6B170/20.3,D4.0NS6B185/20.3,YCS04190-68/20.3,ZD30D16-6N/20.3,D25TCIF1/20.3,D30TCIF1/20.3,D40TCIF1/20.3,D45TCIF1/20.3,NV30-C6G/20.3,NV30-C6C/20.3,NV30-C6D/20.3,CY4SK161/20.3,CY4SK261/20.3,CY4SK361/20.3,YCY30165-60/20.3,D4.0NS6B160/20.3,CY4BK261/20.3,YCY24140-60/20.3;所用材料材質、連接方式以及後部防護裝置的主要尺寸參數(斷面尺寸和離地高度):左右側面及後下部防護材質均采用Q235B碳鋼,連接方式都是焊接連接;後下部防護斷面尺寸:120×50,後部防護離地高度:450;自卸方式爲後卸式;專用功能及裝置描述:專用裝置:挂桶機構,主要用于城鎮環衛桶裝生活垃圾的收集與運輸;其他說明:該車僅選用3800mm軸距底盤改裝.整車長/後懸對應關系爲:6200/1270,6380/1450,6480/1550,6550/1620.随底盤選裝駕駛室,随底盤選裝燃油箱,電瓶,尿素罐,儲氣筒左右安裝位置及附件布局;選裝垃圾箱結構樣式.
【底盤技術參數】
底盤型号	EQ1125SJ8CDC	底盤名稱	載貨汽車底盤（二類）
**名稱	東風牌	生産企業	東風汽車股份有限公司
外形尺寸	6725,7100,7190,7740,6015,6785,6925,8200×2165,2350,2270×2410,2535,2460,2490	輪胎數	6
接近角/離去角(°)	21/14	輪胎規格	245/70R19.5,8.25R20
鋼闆彈簧片數	8/10+7,12/12+9	前輪距	1745,1802,1820,1842,1765,1890
燃料種類	柴油	後輪距	1630,1650,1800,1720
排放标準	GB17691-2018國Ⅵ
發動機型号	發動機生産企業	排量	功率(Kw)
YCY30165-60 Q28-130E60 D30TCIF1 YCY24140-60	廣西玉柴機器股份有限公司安徽全柴動力股份有限公司昆明雲内動力股份有限公司廣西玉柴機器股份有限公司	2970 2800 2977 2360	121 96 125 103
