東風華神10方自裝卸式垃圾車

發布日期：22-04-12

東風華神10方自裝卸式垃圾車

底盤配置：選用東風國六專用環衛車系列底盤，華神T3單排駕駛室，可選擇搭載玉柴165馬力、雲内150馬力柴油發動機，3800mm軸距，六檔箱，ABS,氣刹，動轉，離合助力，8.25R20鋼絲輪胎,2.4噸前橋，4.2噸/6噸後橋，原廠空調，電動門窗，中控鎖，氣囊座椅，安全帶未系提醒，制動襯片磨損報**，新法規底盤。

上裝配置：箱體選用優質武鋼制作，邊闆3mm，底闆4mm，容積約爲：10m³，阜太泵（龍馬配套供應商），中梅多路閥，推鏟油缸、後蓋液壓油缸均采用海普瑞斯油缸，箱體内部推鏟卸料，後蓋液壓開啓，垃圾桶提升機可選挂國标120升，240升塑料垃圾桶，箱體前端+駕駛室内電控操作盒，其餘标配。

自裝卸垃圾車分解圖

/202204/1649666177_1c1e683d1b81c20a1eb7.jpg

1.外觀造型美觀大方

垃圾箱橫向截面爲方圓形、縱向截面爲矩形框架,兩側爲圓弧造型,整機顯得美觀大方。

2.裝載能力強

能實現箱内垃圾的壓縮減容,并配備有大容量污水箱，提高垃圾裝載量。

3.推擠卸料

箱體内部有可壓縮功能的推闆裝在，不僅可以實現垃圾的壓縮減容，同時可推卸垃圾，卸載垃圾時無殘留。

4.無副車架結構

采用無副車架結構上裝，整車自重輕，節省能耗，裝載量達，提高作業效率。

5.後門液壓鎖緊

後門與箱體之間采用獨特的插銷式鎖緊裝置，鎖緊效果好，垃圾箱與後門總成之間采用特制加強型橡膠條密封,密封性好,杜絕了二次污染，後門鎖緊油缸與啓閉油缸具有防誤操作功能，後門鎖緊沒有打開，後門啓閉動作無法執行。

6.提升裝置

提升裝置采用頂部雙油缸驅動型式，頂蓋和提升裝置聯動，頂蓋打開時，提升裝置上升傾倒垃圾，提升裝置下降式，頂蓋同時下降，避免了頂蓋與提升裝置操作的繁瑣操作，提高了作業效率，避免了頂部敞開造成的異味散發。

7.高可靠性與安全性

采用電、液聯合,并設置了防誤操作裝置,保證了各機構動作準确、可靠。

适用于城市街道、城鎮居民區、社區、機關院校等地區布置的120L/240L塑料桶裝垃圾的收集和轉運，尤其适用于人口密度高的老城區、狹窄街道生活垃圾的收運；此外，該産品可與垂直式垃圾站和水平式垃圾站對接配套使用。

/202111/1636338856_d422929840443fde7075.jpg

【主要技術參數】
産品**	程力威牌	公告批次	353
産品名稱	CLW5121ZZZ6SL型自裝卸式垃圾車	産品号	ARD8L73E04D
總質量(Kg)	11990	罐體容積(m3)
額定載質量(Kg)	5860,5795,5560,5495,5610,5545	外形尺寸	6550,6380×2300,2360×2780,2880
整備質量(Kg)	6000,6300,6250	貨廂尺寸	××
額定載客(人)		準拖挂車總質量(Kg)
駕駛室準乘人數(人)	2,3	載質量利用系數
接近角/離去角(°)	17/16	前懸/後懸	1250/1500,1220/1530,1250/1330,1220/1360
軸數	2	軸距	3800
軸荷(Kg)	4300/7690	**車速(Km/h)	88

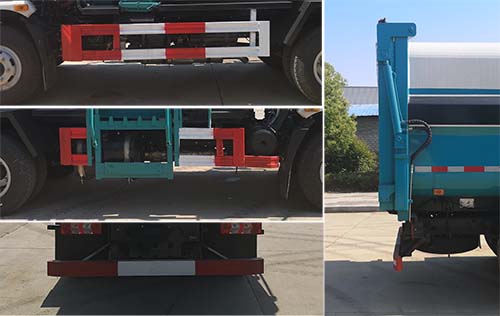

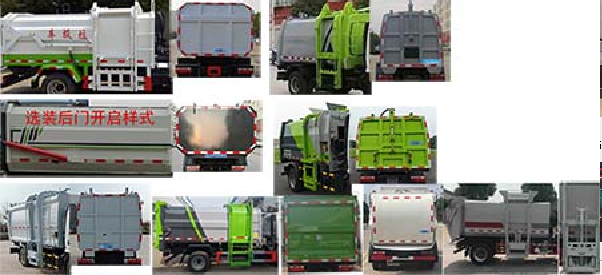

其它	ABS型号:3631010-C2000;J ABS;ABS生産企業:東科克諾爾商用車制動系統(十堰)有限公司;焦作博瑞克**技術有限公司;發動機淨功率值:YCY30165-60淨功率爲117kw,D25TCIF1淨功率爲105kw;選裝描述:随底盤選裝駕駛室;選裝非直接供電式ETC;選裝箱體外形樣式,選裝提升機構樣式,選裝後門樣式,選裝後門鎖緊機構;發動機/油耗值(L/100km)對應關系爲:YCY30165-60/19.7,D25TCIF1/20.1;側後防護情況:左右側防護及後下部防護裝置均采用Q235材質,左右側面防護連接方式爲螺栓連接,後下部防護采用焊接連接,後下部防護尺寸:60×120(mm),離地面高度460mm;自卸方式爲後卸式;專用功能及裝置:專用裝置爲垃圾廂和提升機機構,主要用于垃圾收集轉運;
【底盤技術參數】
底盤型号	EQ1120GL6DJ	底盤名稱	載貨汽車底盤（二類）
**名稱	東風牌	生産企業	東風汽車集團有限公司
外形尺寸	6825,7220,7770,6800,7020,6885,7000×2200,2350,2240×2450,3010,2400,2550,2500	輪胎數	6
接近角/離去角(°)	17/24,17/21	輪胎規格	8.25R20
鋼闆彈簧片數	8/10+7,9/11+8	前輪距	1750,1820
燃料種類	柴油	後輪距	1660,1800,1700
排放标準	GB17691-2018國Ⅵ
發動機型号	發動機生産企業	排量	功率(Kw)
YCY30165-60 D25TCIF1	廣西玉柴機器股份有限公司昆明雲内動力股份有限公司	2970 2499	121 110
